Hola! En esta practica os voy ha hablar de los semiconductores, y sus tipos, y específicamente os hablare sobre el diodo y el LED, y en la siguiente practica os hablare sobre el transistor.
Semiconductor (abreviadamente, SC) es un elemento que se comporta como un conductor o como un aislante dependiendo de diversos factores, como por ejemplo el campo eléctrico o magnético, la presión, la radiación que le incide, o la temperatura del ambiente en el que se encuentre. Los elementos químicos semiconductores de la tabla periódica se indican en la tabla adjunta. Resumiendo son elementos que a veces conducen la corriente y a veces no.
- Diodo.
- LED.
- Transistor.
- Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de el en un solo sentido.Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos.
- Su símbolo es el siguiente:
- Como lo conectamos: en esta imagen concretamente podemos apreciar perfectamente una banda gris, a la cual debemos enganchar la corriente positiva a su patilla mas cercana.
- Circuitos para explicar el diodo:
En este circuito el diodo está colocado correctamente de manera que la corriente pasa por el diodo y llega a la bombilla, encendiéndola.
En este circuitose puede ver como el diodo funciona como un interruptor cerrado, solo sirve para transmitir la corriente.
En este circuito el diodo está mal colocado, por lo que la corriente no pasa a través de el y la corriente positiva no llega a la bombilla por lo que no emite luz.
En este circuito se puede ver como el diodo en esta posición funciona como un interruptor abierto, solo sirve para no transmitir la corriente.
- Un led es un componente optoelectrónico pasivo y, mas concretamente, un diodo que emite luz.
- Requiere protección (resistencia).
- Su símbolo es el siguiente:

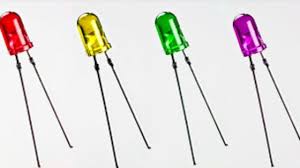

- Formas y foto:
Los leds tienen dos tiras de metal en su parte inferior, las cuale hay que conectar correctamente a la pila/corriente para que emita luz. Ahora...¿Cómo se si lo estoy colocando correctamente? Pues muy fácil, solo tienes que fijarte en la "patilla" mas larga, y esa será la que debamos conectar a el polo positivo.
Pero...¿y si por cualquier razón las "patillas" están dobladas, cortadas o rotas, cómo se yo cual es el lado al que debo enganchar la corriente positiva?
En ese caso solo nos debemos fijar en lo que yo llamo "caperucho" (que es la parte de arriba del led) y en esa parte como es transparente, debemos fijarnos en las pequeñas clavijas que hay dentro de el, y la clavija que esta mas abajo de las dos corresponde a la patilla que debemos enganchar el polo positivo.
- Circuitos para explicar el led:
En este circuito, comprobamos que cuando conectamos un led a una fuente de energia, sin conectar además una resistencia, el led recibe demasiada energía, y se sobrecalienta.
- No pasa nada/ no varía nada si ponemos la resistencia primeros o despues de la rsistencia, porque dijimos anteriormente que en un circuito en serie el voltaje y la intensidad se reparten entre los distintos elementos independientemente de su orden.
- Se le puede aplicar un potenciometro (que regule la intensidad de luz), pero además de poner el potenciometro, hay que poner una resistencia porque el potenciometro si lo ponemos a cero o al minimo, no esta funcionando como resistencia.
