En esta practica os voy a enseñar una practica sobre la ley de Ohms, que hemos hecho en clase. Las imágenes las hemos creado con un programa que se llama "Cocodrile clips", un programa que sirve para hacer prácticas de electricidad de manera virtual, y hemos hecho las capturas con el "Fastone capture", un programa para capturar las imágenes de la pantalla del ordenador.
Pongámonos con la práctica en si...
Para que la ley de Ohm se cumpla, se deben aplicar estas fórmulas:
V=I·R I=V/R R=V/I
V=Voltaje: es la cantidad de energía por unidad de carga. Se mide en Voltios.
I=Intensidad: Cantidad de cargas que atraviesan el conductor en un segundo. Se mide en Amperios. 1A=6·10elevado a 18
R=Resistencia :Oposición de un material al paso de la corriente. Se mide en Ohmios.
Ahora que ya sabemos la teoría pasamos a las prácticas:
En esta práctica usaríamos la fórmula: I=V/R
0'06=6/100

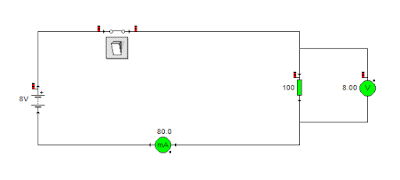

En este circuito utilizaríamos la fórmula: I=V/R
0´08=8/100
En la tercera y última práctica, la formula que empleaos seria la siguiente: V=I·R
8000=16·500
Si realizas las fórmulas marcadas en cada imagen, podrás comprobar que la ley de Ohm se cumple.
